Chapa Quadrata®

®Producto Fabricado por INSUMA SUR

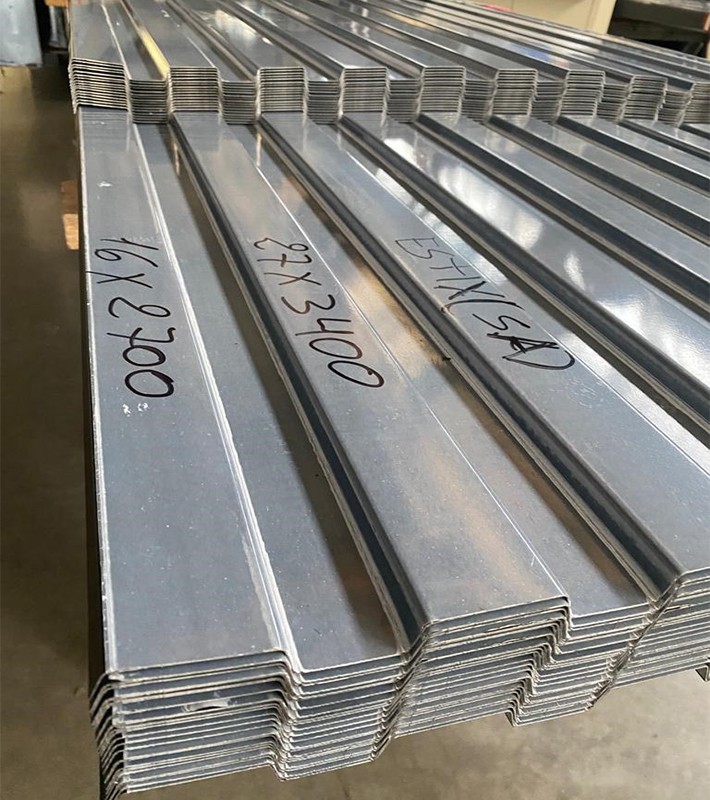

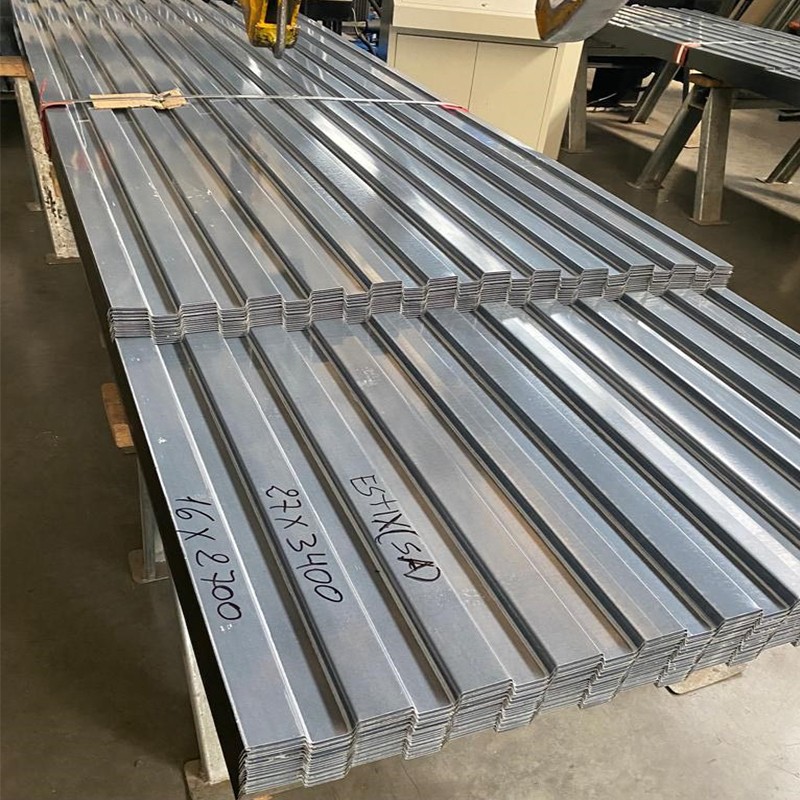

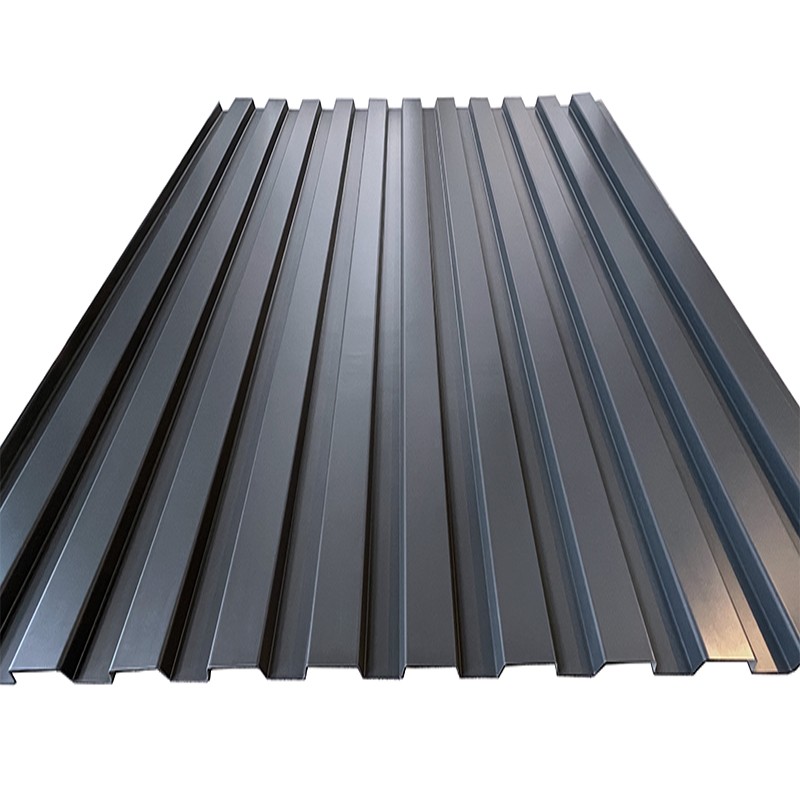

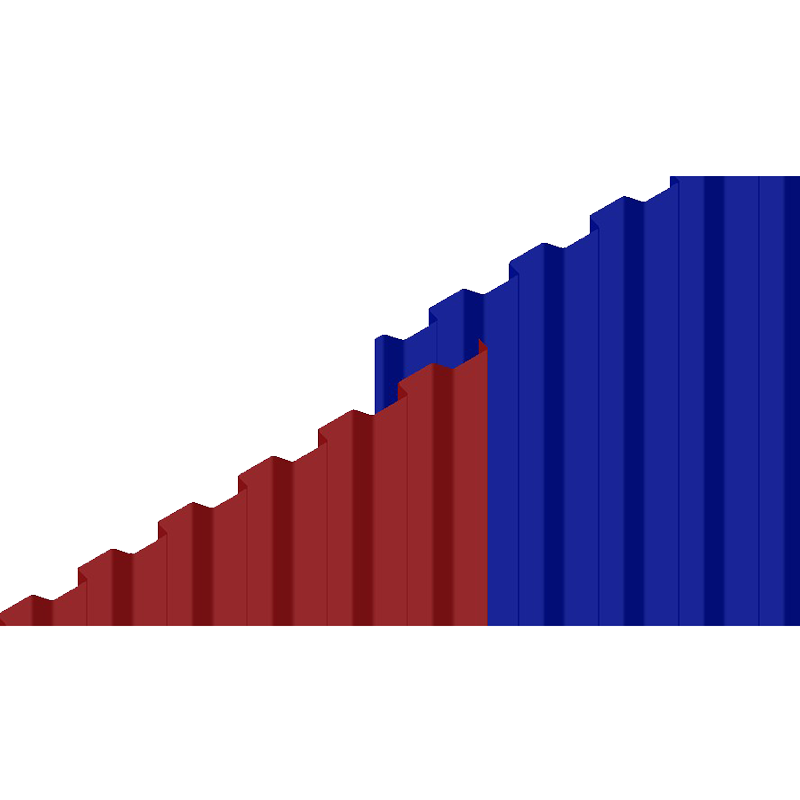

Chapa Quadrata® es una chapa trapezoidal conformada en frío cuya sección transversal tiene forma de trapecio. Gran versatilidad de diseño arquitectónico, la cual aporta continuidad en la estética aplicada en fachadas y techos.
Tiene una excelente resistencia al pandeo. Es versátil, ligera, y ultra liviana.



FICHAS TÉCNICAS
Chapa Quadrata
Chapas generales-Movimentación y estiba

Blanco nieve
Verde inglés
Celeste
Azul milenium
Rojo teja
Gris grafito
Negro grafito
Limpiar

Producto sujeto a disponibilidad.

SKU: N/D Categorías: Chapas, Conformadas Etiquetas: acero siderar, acero ternium, cerramiento industrial, chapa alero, chapa conformada, chapa cubierta, chapa de acero, chapa fachada, chapa marquesina, chapa para construccion, chapa para techo, chapa quadrata, chapa quadroline, chapa siderar, chapa ternium, chapas conformadas, chapas de acero, chapas para construccion, chapas para techos, chapas siderar, chapas ternium, encofrado perdido, fachada ventilada, hunter douglas, panel metalico, panel quadrata, panel quadroline, perfil metalico, perfil quadrata, perfil quadroline, quadrata, quadroline, recubrimiento metalico, revestimiento de fachada, revestimiento metalico, siderar, ternium, ternium siderar
Compartir
Facebook Twitter Email linkedin WhatsApp

CONSULTAR POR ESTE PRODUCTO

  • Descripción
Descripción

APLICACIÓN

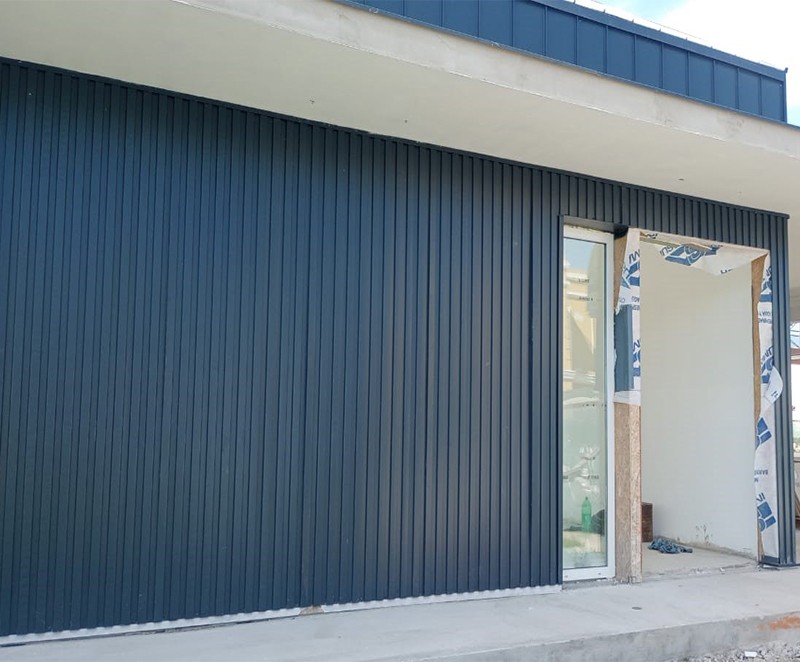

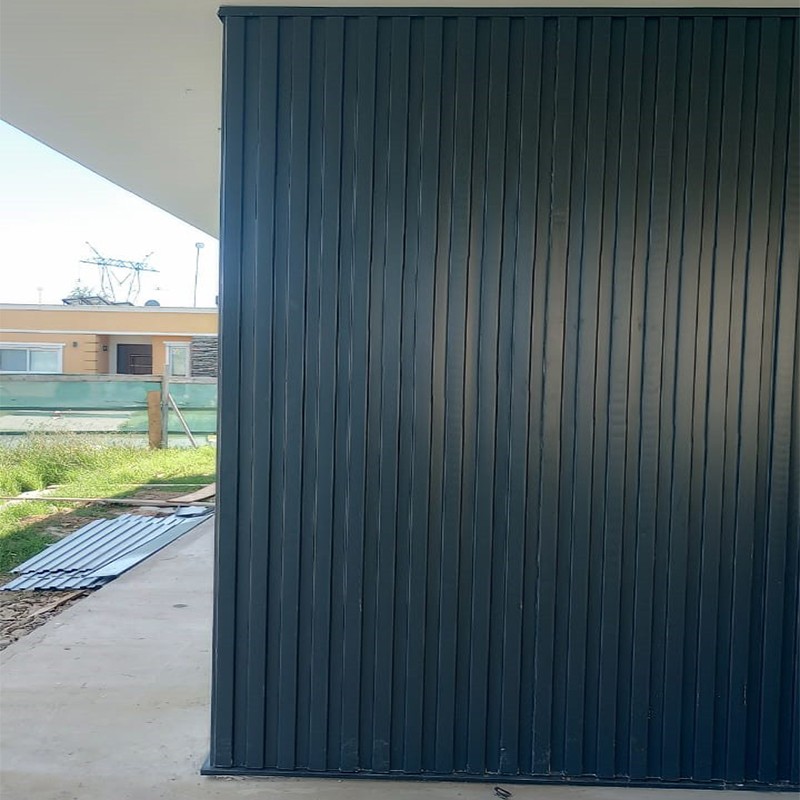

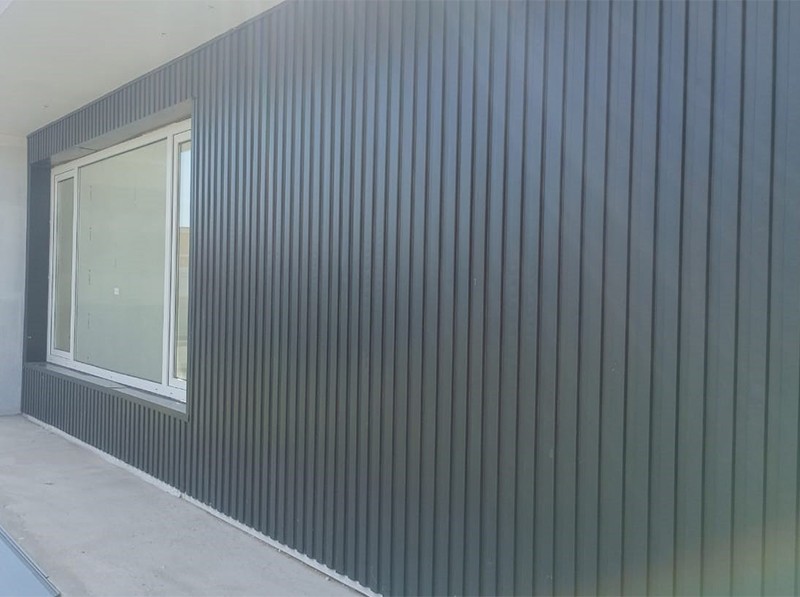

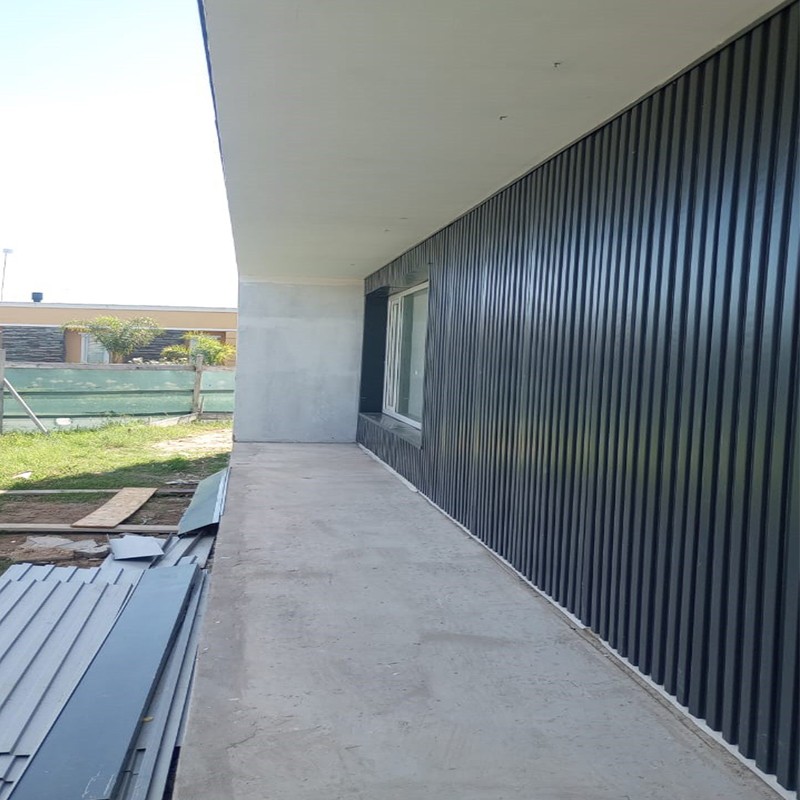

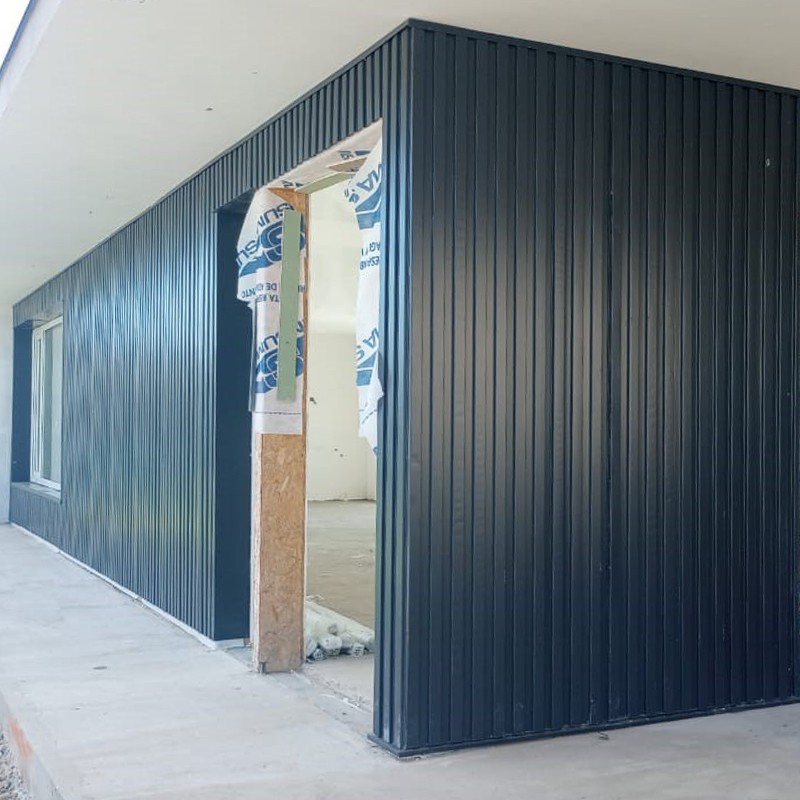

Ideal para cerramientos y revestimientos industriales, comerciales y residenciales. Tanto para exterior como interior. En cubierta o fachada, cielorrasos, encofrado perdido, fachada ventilada, revestimiento de muros interiores. Es posible colocarla tanto de forma vertical como horizontal.
A tener en cuenta que para la aplicación en techos la pendiente mínima debe ser de un 20%.

PRESENTACIONES

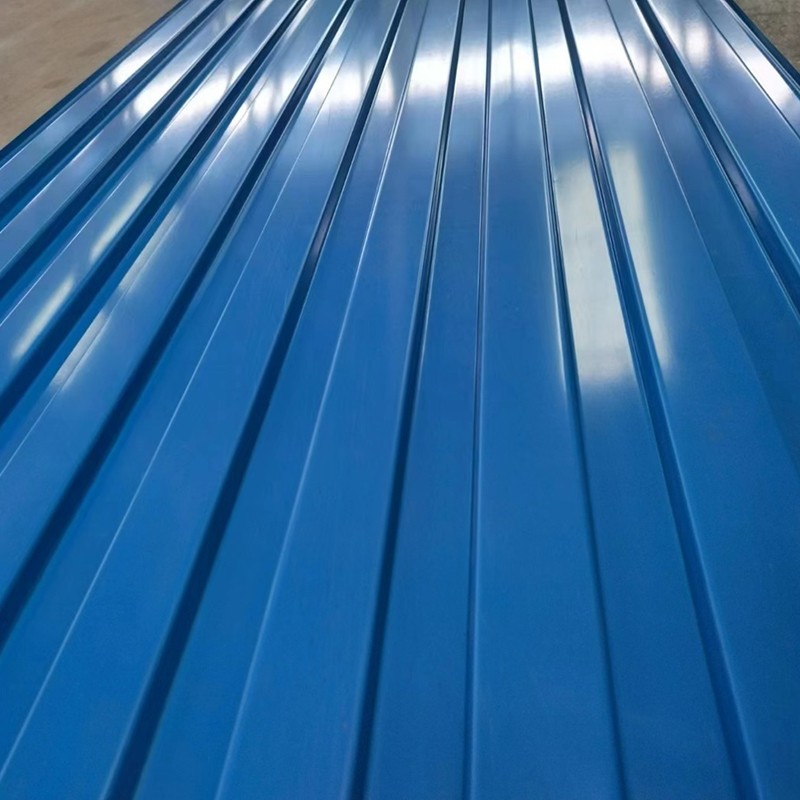

Chapas galvanizadas, Cincalum, prepintadas (Blanco nieve – Verde inglés – Celeste – Azul milenium – Rojo teja – Gris grafito – Negro grafito) y óxido (se entrega cruda para su posterior oxidación a la intemperie o con activador de óxido).

DIMENSIONES
Ancho útil para montaje de pared: 977 mm.
Ancho útil para montaje de cubierta: 889 mm.
Espesor galv y cinc: C-27 (0,40 mm)
Espesor galv, cinc, prep y óxido: C-25 (0,50 mm)
Espesor prep: C-22 (0,70 mm). Consultar colores disponibles.
Largo estándar en stock: 3 m.
Largos especiales: Fabricamos a pedido, mínimo 100 metros lineales.
Altura de la onda: 14 mm.
Paso: 88,90 mm.
Cresta: 46 mm.
Valle: 35 mm.

Esquema de montaje para pared.

chapa quadrata 977 pared grafico

Esquema de montaje para cubierta.

chapa quadrata 889 cubierta grafico



Tolerancias dimensionales:
Para ancho útil: +/- 5 mm
Para otras medidas: +/- 2mm
