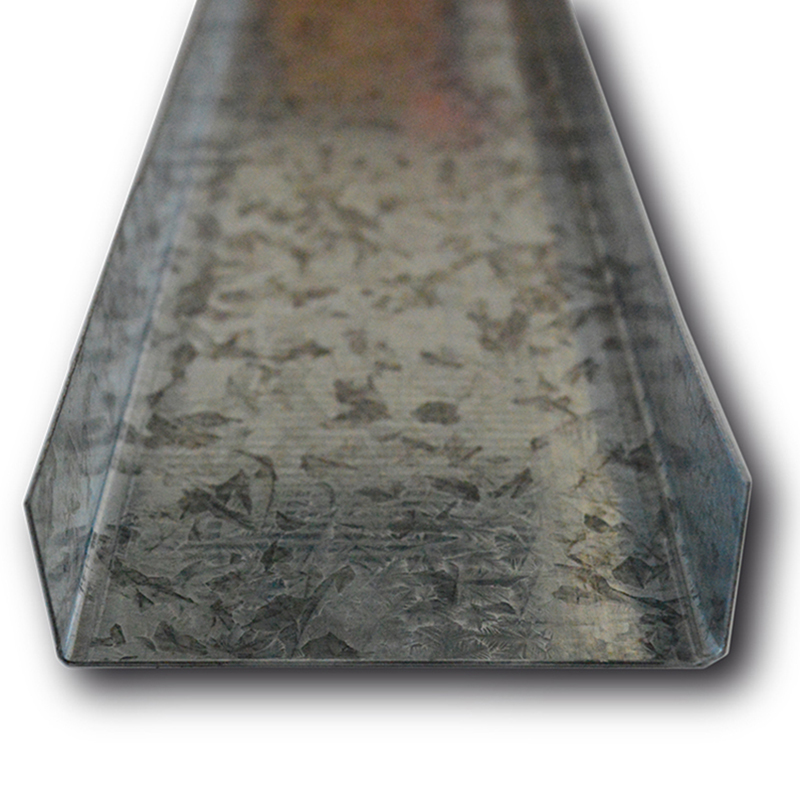

PGU | Perfil Industrializado “U”

®Producto Fabricado por INSUMA SUR

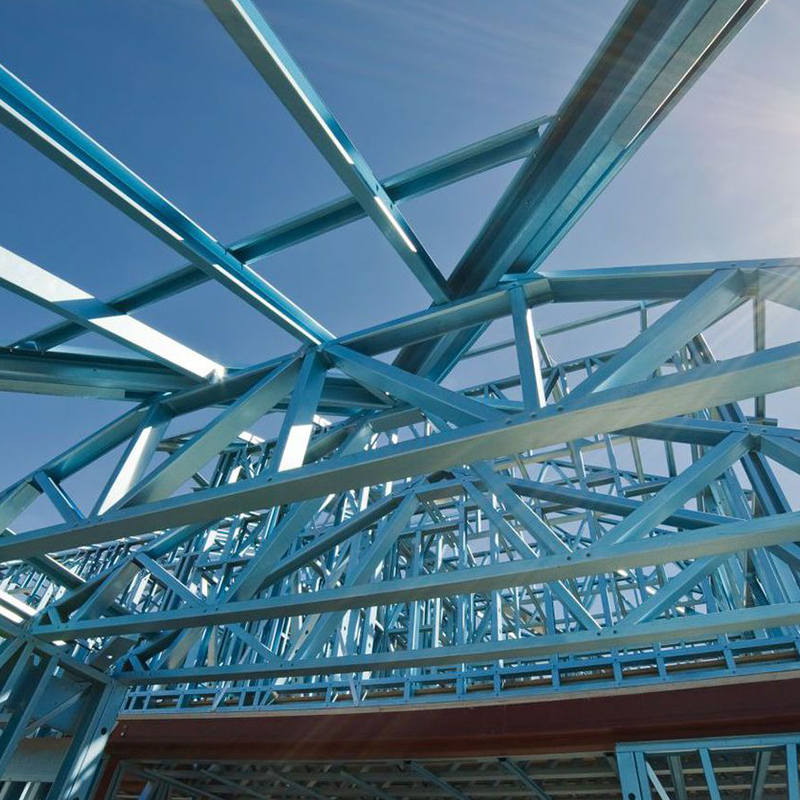

Los perfiles típicos para el uso en Steel Framing se obtienen por perfilado a partir de bobinas de acero revestidas con cinc o una aleación de cinc-aluminio en el proceso continuo de inmersión en caliente o por electrodeposición, cuyo producto es conocido como acero galvanizado.

Las masas mínimas de revestimiento se encuentran entre los 100 y los 150 gramos por m2 computado en ambas caras. El espesor de la chapa varía entre 0,80 y 3,20 mm para los perfiles del Steel Framing y perfiles de hasta 0,4 mm para tabiques no portantes. Las secciones más comunes para la construcción en Steel Framing son las en forma de “C” para montantes y vigas y el perfil “U” que es usado como solera en la base y en el tope de los paneles.

Los perfiles “U” presentan un ancho de alma mayor que el del perfil “C”, a fin de permitir el encaje en el perfil guía solera o “U”. Las alas pueden variar entre 25 y 50 mm, según el fabricante y el tipo de perfil. Los otros perfiles que pueden ser necesarios para estructuras de Steel Framing son tiras planas (cintas), los perfiles “L” y perfiles galera. Los flejes, que vienen en una variedad de anchos, son utilizados típicamente para la estabilización de los paneles y la formación de uniones. Los perfiles “L” se utilizan por lo general en las conexiones de elementos donde un perfil “C” no es adecuado, y el perfil Galera se emplea normalmente como listón de tejado. Además del espesor (tn), la resistencia de un perfil de acero depende de la dimensión, forma y límite de elasticidad del acero. El límite de elasticidad de los perfiles de acero cincado no debe ser inferior a 230 MPa.

FICHAS TÉCNICAS
Perfil Industrializado U (PGU)
Sistema Steel Framing
Construcción en Seco – Consumo de materiales

CONSULTAR POR ESTE PRODUCTO

Descripción
Descripción

Descripción

APLICACIÓN
Residencias unifamiliares; edificios residenciales y comerciales de hasta cuatro pisos; hoteles; hospitales, clínicas, establecimientos educacionales; unidades modulares; remodelación de edificios.

USOS
Solera – Puntal – Bloqueador – Cenefa – Atiesador.

PRESENTACIONES
Perfil galvanizado.

VENTAJAS
• Los productos que constituyen el sistema son estandarizados de tecnología avanzada, ya que los elementos constructivos son producidos industrialmente, donde la materia prima utilizada, los procesos de fabricación, sus características técnicas y de acabado pasan por rigurosos controles de calidad.
• El acero es un material de comprobada resistencia y el alto control de calidad desde la producción de las materias primas hasta sus productos, lo que redunda en una mayor precisión dimensional y un mejor desempeño de la estructura.
• Facilidad de suministro de los perfiles conformados en frío, que sean de producción estándar por la industria local.
• Durabilidad y vida útil de la estructura, gracias al proceso de galvanización de las chapas a partir de las que se obtienen los perfiles.
• Facilidad de montaje, manejo y transporte gracias al bajo peso de los elementos.
• Construcción en seco, lo que minimiza el uso de recursos naturales y los desperdicios.
• Los perfiles perforados previamente y la utilización de los paneles de yeso cartón facilitan las instalaciones eléctricas e hidráulicas.
• Mejores niveles de desempeño termoacústico se logran mediante la combinación de materiales de cerramiento y aislamiento.
• Facilidad de ejecución de las uniones.
• Rapidez de construcción, ya que el terreno se transforma en el sitio de montaje.
• El acero es un material incombustible.
• El acero puede ser reciclado muchas veces sin perder sus propiedades.
• Gran flexibilidad en el proyecto arquitectónico, sin limitar la creatividad del arquitecto.

NORMAS
Los perfiles galvanizados para Steel Framing cumplen con la norma IRAM-IAS U500 205.

DIMENSIONES
Altura: 73 a 203 mm.
Ancho: 30 mm.
Espesor: 0,90 / 1,25 / 1,60 / 2 mm.
Largo estándar: 3 / 6 m.
A pedido y por cierta cantidad fabricamos largos especiales.
